說起繼電器，可能對于非專業人士而言會不清楚它的具體功用，但其實它在我們的生活中隨處可見，應用可謂相當廣泛。

繼電器是自動控制系統中常用的電子元件，用于接通和斷開電路。在日常生活中，你插入車鑰匙，車輛可以正常發動；按下喇叭，車子可以正常鳴笛；回到家中，按下遙控器，空調可以送出絲絲涼風……這些都要歸功于不同電子器件中繼電器的精密控制。

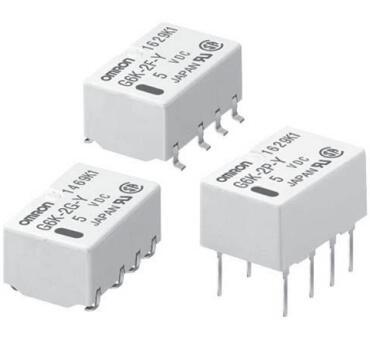

G6K-信號繼電器

但在日常使用過程中，繼電器也面臨著重重問題：給定電流過大會把線圈燒毀，過小繼電器則不能穩定工作；觸點切換電壓和電流也必須保持在正常范圍內，不然很容易損壞繼電器的觸點……而與此同時，隨著物聯網渠道、5G通信技術的逐漸普及，人們對信號的傳輸、接收提出更高、更穩定的要求，原有的繼電器顯然無法滿足人們的這些需求。在這樣的用戶整體使用大環境中，歐姆龍高頻信號繼電器順勢而出，強勢來襲。

繼電器通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

⑴ 圈通電→產生磁通→電磁吸引力→銜鐵吸向鐵心→銜鐵帶動動接點動作→繼電器勵磁（吸起↑）

⑵ 線圈斷電→吸引力下降→銜鐵依靠重力落下→繼電器失磁（落下↓ )

1. 繼電器的“常開、常閉”觸點的區分：

繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”，用字母H表示；

處于接通狀態的靜觸點稱為“常閉觸點”，用字母D表示。

還有一種是一個動觸點與一個靜觸點常閉，而同時與一個靜觸點常開，形成一開一閉的轉換觸點形式，用字母I表示。

繼電器一般有兩組電路，分別為低壓控制電路和髙壓工作電路。

2. 繼電器的基本原理：

1、額定工作電壓。

繼電器正常工作時線圈所需要的電壓。

根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。

2、直流電阻。

繼電器中線圈的直流電阻，可以用萬用表測試。

3、吸合電流。

繼電器能夠產生吸合動作的最小電流。

在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。

4、釋放電流。

繼電器產生釋放動作的最大電流。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。

5、觸點切換電壓和電流。

繼電器允許加載的電壓和電流，它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。
