DIP開關，也稱為指撥開關，是可以進行人工調整的開關，大多數都是幾個開關一個組，用標準的雙列直插封插的封裝行駛出現。”DIP開關“也可以指個別開關，也是整組的開關。DIP開關一般會設計在印刷電路板上，配合其他電子元件進行使用，其主要目的是調整電子設備的特性，今天鞍點科技就給大家介紹一下DIP開關在現實生活中的運用。

DIP開關廣泛運用于計算機主板的超頻、無線通訊、廣播電視等設備的調頻對碼及自動化設備的計算機軟件編程和數控設備、儀器儀表（無線遙控、時間繼電器、溫控儀、計數器）及自動化的換控，預置電路中的控制元件等。

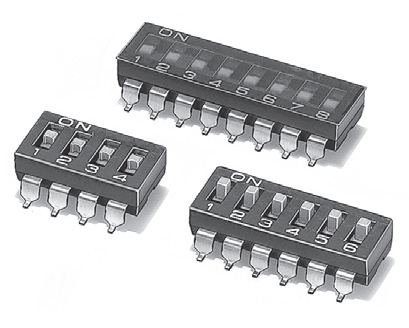

A6S-H

DIP開關的電器特征為：

1. 電器壽命:每個開關在電壓24VDC與電流25mA之下測試,可來回撥動2000次 ；

2. 開關不常切換的額定電流:100mA,耐壓50VDC ；

3. 開關經常切換的額定電流:25mA,耐壓24VDC ；

4. 接觸阻抗：(a) 初始值最大50mΩ；(b) 測試后最大值100mΩ；

5. 絕緣阻抗:最小100mΩ,500VDC ；

6. 耐壓強度:500VAC/1分鐘 ；

7. 極際電容:最大5pF ；

8. 回路:單接點單選擇:DS(S),DP(L) 。

在對其進行選型的時候，應該注意以下要素：

①輸出代碼

2-10進制代碼：

也叫BCD代碼，以2進制的形式8421碼將10進制的數0、1、2、3、4、5、6、7、8、9給出，需要4根信號線和一個COM。

2-16進制代碼：

以2進制的形式8421碼將16進制的數0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F給出，需要4根信號線和一個COM。

10進制代碼：

輸出采用10進制代碼，輸出0、1、2、3、4、5、6、7、8、9，需要10根信號線和1個COM。

②端子種類

PCB端子、焊接端子

③安裝方式

單觸安裝、螺釘緊固安裝

④附件

連接器、端板等
