隨著智能水表的迅速發展，提高智能的可靠性尤為重要。在智能水表中將水表的機械運動轉換成脈沖信號是智能水表較為關鍵的環節，干簧管由于其轉換使用方便、成本低、體積小、重量輕等優點，故在智能水表中占有一席之地。干簧管的質量和后期安裝質量對其使用可靠性影響較大，我們經過多年的探索和經驗總結，認為有必要對干簧管質量進行有效監控，確保正常發訊。

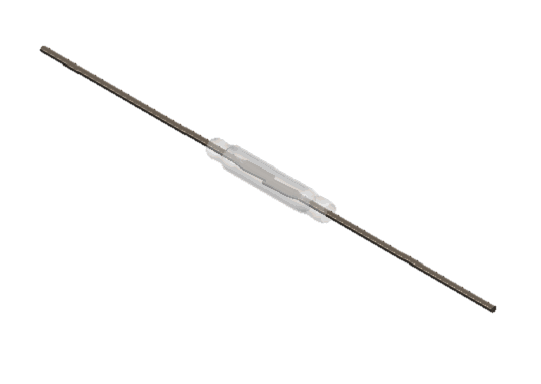

干簧管的工作原理

當磁鐵靠近干簧管時，干簧管的兩個簧片被磁化，分別產生N極S極，當磁鐵的吸引力大于簧片彈性所產生的阻力時，簧片互相吸引，接觸導通，此時電路閉合；當磁鐵離開時，磁場作用力減小，當減小到一定值時，磁鐵的吸引力小于簧片彈性所產生的阻力，簧片就會因彈力作用而被分開，此時電路斷開，這樣便完成了一個開關的過程

深圳鞍點科技代理的Standex Meder(斯丹麥德）旗下OKI,KOFU,KING,MEDER干簧管：

OKI干簧管：

OKI干簧開關 ORD872：高功率干簧開關, 高電流，玻璃體長度16.5mm, 直徑 2.8mm

額定功率100 W,切換電壓 120 VDC，切換電流 3 Amp DC。

OKI干簧開關 ORT551-1：單刀雙擲 (SPDT 轉換) ，微型干簧開關，玻璃體長度 14.0mm

直徑2.54mm。額定功率 10 W，切換電壓 175 VDC，切換電流 0.5 Amp DC. N.C。

OKI干簧開關 ORD228VL：微型干簧開關，高性能。玻璃體長度 14.0mm，直徑 2.2mm。

額定功率 10 W, 切換電壓 200 VDC, 切換電流 0.5 Amp DC。

KING干簧管：

KSK-SME560-1520干簧開關：觸點正常情況下常開狀態 (1A)，玻璃體最大長度14.2mm

最大直徑 2.3mm，額定功率10W，切換電壓 200 VDC，切換電流 1 Amp DC。

KSK-SME560-1015干簧開關：觸點正常情況下常開狀態 (1A)，玻璃體最大長度14.2mm

最大直徑 2.3mm，額定功率10W，切換電壓 200 VDC，切換電流 1 Amp DC。

KSK-SME560-3540干簧開關：觸點正常情況下常開狀態 (1A)，玻璃體最大長度14.2mm

最大直徑 2.3mm，額定功率10W，切換電壓 200 VDC，切換電流 1 Amp DC。

KOFU干簧管:

KOFU干簧開關 ORD213:超微型干簧開關，近差，玻璃體長度 7.0mm，直徑 1.8mm。

額定功率 10 W，切換電壓 170 VDC，切換電流 0.5 Amp DC。

KOFU干簧開關 ORD228VL：微型干簧開關，高性能。玻璃體長度 14.0mm，直徑 2.2mm。

額定功率 10 W, 切換電壓 200 VDC, 切換電流 0.5 Amp DC。

KOFU干簧開關 ORD311：超微型 干簧開關，壽命長，近差 ，玻璃體長度 7.0mm ，

直徑 1.8mm。額定功率 10 W, 切換電壓 170 VDC, 切換電流0.5 Amp DC。

干簧管的采用原理

當磁鐵靠近干時，干簧管閉合；當磁鐵離開時，干簧管打開。在水表中加干簧管和磁鐵，當轉盤轉動一圈，磁鐵經過干簧管一次，便產生一個脈沖，利用干簧管在磁鐵的循環作用下循環開閉輸出計量脈沖信號，進而實現水流量的計費。每當計量到0.01 m3時，由位于此處的干簧管向單片機發出一個脈沖信號，根據輸入的有效脈沖數量計算用水量。

水表抖動時干簧管會不停向單片機發送脈沖，為了防止這種情況發生，采用雙干簧管采樣。兩個干簧管發出兩個脈沖信號，組成的防抖動電路輸入單片機，兩個脈沖信號具有互鎖功能，當兩個輸入端依次有脈沖輸入時，水表判斷為一次有效采樣，完成一次計數，和對水流量的計量。

當只閉合一個干簧管時，水表不計量，從而可以精確計量，解決了水表抖動而誤發信號的問題。為了防止人為干擾水表計數現象的發生，在外圍增加一個干簧管，當人為用磁鐵干擾時，外部干簧管閉合，此時單片機對應管腳由高電平變為低電平，單片機判斷處理，知道有人為干擾現象，停止計數并同時報警，干擾不起作用。
